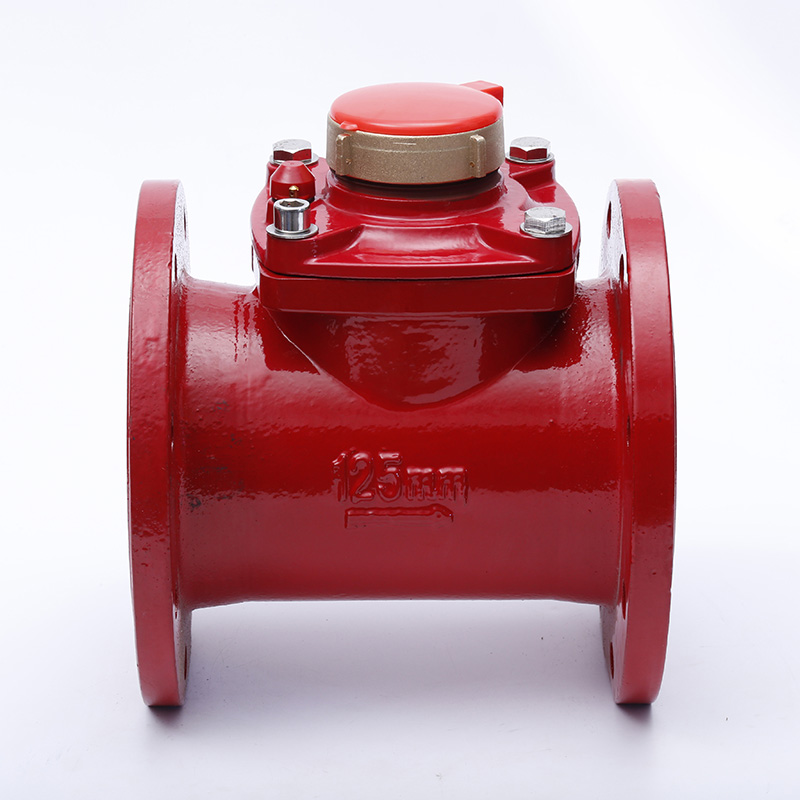

Baling-balingmeter air, juga dikenal sebagai meter air Woltmann, adalah jenis meteran air tipe kecepatan yang cocok digunakan pada pipa berdiameter besar (DN80-DN200). Mereka menampilkan kapasitas aliran tinggi dan kehilangan tekanan rendah. Lantas, bagaimana cara kerja meteran air baling-baling? Apa saja jenisnya?
Seperti meter air baling-baling putar (DN15-DN65), meter air baling-baling juga merupakan jenis meter air tipe kecepatan. Ketika air mengalir ke dalam meteran, air tersebut mengenai impeler meteran yang berbentuk baling-baling di sepanjang porosnya, menyebabkannya berputar dan mengalir keluar. Kecepatan impeler sebanding dengan kecepatan air. Setelah melewati roda gigi reduksi, jumlah total air yang melewati meteran ditampilkan pada indikator.
Baling-balingmeter airdibagi menjadi dua kategori: horizontal dan vertikal. Kebanyakan meteran industri yang digunakan di Tiongkok adalah meteran baling-baling horizontal. Selain itu, meteran air baling-baling horizontal yang dapat dilepas (tipe kering) juga menjadi salah satu rangkaian produk dan populer di kalangan pengguna karena jangkauan aliran meterannya yang lebar, keserbagunaan suku cadang yang kuat, dan kemampuan memasang dan memelihara tanpa menghentikan pasokan air atau melepas meteran.
| Karakteristik/Parameter | Meteran Air Tipe Volute | Meteran Air Tipe Sekrup |
|---|---|---|
| Prinsip Kerja | Keduanya mengandalkan aliran air yang memengaruhi putaran impeler dan kemudian mekanisme perlambatan roda gigi untuk menghitung jumlah putaran untuk pengukuran konsumsi air. | Keduanya mengandalkan aliran air yang memengaruhi putaran impeler dan kemudian mekanisme perlambatan roda gigi untuk menghitung jumlah putaran untuk pengukuran konsumsi air. |
| Arah Poros Relatif terhadap Aliran | Sumbu putarannya tegak lurus dengan arah aliran air. | Sumbu putarannya sejajar dengan arah aliran air. |
| Metode Pemasangan Impeller | Beberapa sirip berputar radial dipasang pada rotor. | Beberapa sirip heliks dipasang pada rotor. |
| Akurasi Pengukuran | Akurasi pengukuran lebih tinggi. | Akurasi pengukuran lebih rendah. |
| Penurunan Tekanan | Kemungkinan menyebabkan penurunan tekanan yang signifikan. | tidak mungkin menyebabkan penurunan tekanan. |
| Kapasitas Aliran | Kapasitas aliran lebih rendah. | Kapasitas aliran lebih tinggi. |
| Penampilan | Penampilan umum dengan bagian tengah ramping dan ujung meruncing. | Tampilannya konsisten, membentuk garis lurus. |
| Bidang Aplikasi | Lebih umum di pasar, cocok untuk tempat dengan kebutuhan air lebih kecil seperti pemukiman dan mall. | Lebih cocok untuk lokasi industri, irigasi pertanian, dan lokasi penggunaan air skala besar, sekaligus lebih mudah perawatannya. |
Pilih lokasi pemasangan yang sesuai: Themeteran airharus dipasang di ruangan yang kering, berventilasi baik, jauh dari sinar matahari langsung dan kelembapan untuk mencegah deformasi komponen plastik. Pastikan pipa terisi penuh air, gelembung udara tidak menumpuk di dalam meteran, dan tidak dipasang pada titik tertinggi di dalam pipa.
Persiapan Pipa: Pasang bagian pipa lurus dengan penampang yang sama dengan pipa, minimal lima kali diameter meter, pada saluran masuk meter air. Pasang bagian pipa lurus minimal dua kali diameter meter pada saluran keluar meter air. Pastikan pipa penghubung bagian hulu dan hilir meter air tidak menyempit, dan arah aliran air sejajar dengan arah aliran pipa. Selain itu, pipa-pipa tersebut harus bebas dari kotoran untuk mencegah kerusakan pada meteran air.
Pemasangan Katup dan Filter: Meteran air harus dipasang dengan katup untuk memudahkan pelepasan dan penggantian. Disarankan juga untuk memasang perangkat pengatur aliran (seperti katup) dan filter untuk melindungi meteran dari kotoran dan guncangan tekanan air.
Spesifikasi Instalasi: Themeteran airharus dipasang pada orientasi yang ditentukan. Misalnya, meter air baling-baling putar berdiameter kecil harus dipasang secara horizontal. Memiringkannya ke depan, ke belakang, atau ke kiri, ke kanan, dapat mengurangi sensitivitas. Setelah pemasangan, tiriskan air secara perlahan untuk mengisi pipa guna mencegah aliran udara berkecepatan tinggi merusak meteran. Kalibrasi dan inspeksi: Meter air harus dikalibrasi sebelum pemasangan untuk memastikan pengukuran yang akurat. Setelah pemasangan, pengoperasian meteran air harus diperiksa secara berkala untuk memastikan tidak ada kesalahan.
